Спикер-процессор RFIntell DP-36

RFIntell DP-36 — цифровой спикер-процессор 3x6

RFIntell DP-36 представляет собой профессиональный цифровой спикер-процессор конфигурации 3 входа на 6 выходов. Устройство разработано для точной обработки звукового сигнала в составе многополосных акустических систем: линейных массивов, сценических комплексов, инсталляционных систем кинотеатров, конференц-залов, театров и студий. Процессор выполняет функции кроссовера, параметрического эквалайзера, лимитера, компрессора, гейта, а также управляет временными задержками и фазовой коррекцией.

Архитектура и обработка сигнала

Основу обработки составляет 32-битный DSP с плавающей запятой, работающий на частоте дискретизации 96 кГц. Такая архитектура обеспечивает расширенный динамический диапазон свыше 115 дБ и минимальные искажения. Аналого-цифровое и цифро-аналоговое преобразование выполняется с разрядностью 24 бит PCM. Общее гармоническое искажение + шум не превышает 0,006% при уровне +10 dBu в полосе 20 Гц – 20 кГц (балансный вход), а на частоте 1 кГц снижается до 0,0015%. Отношение сигнал/шум составляет более 100 дБ, перекрестные помехи внутренних каналов — менее -95 дБ. Эквивалентный входной шум — менее 50 мкВ, коэффициент подавления синфазного сигнала — более 60 дБ. Задержка обработки сигнала составляет 4,5 мс.

Входные каналы

Каждый из трех балансных входов оснащен регулировкой усиления, инвертированием полярности, регулируемой задержкой до 1000 мс, шестиполосным параметрическим эквалайзером с диапазоном регулировки ±20 дБ, 31-полосным графическим эквалайзером (GraphicEQ) и десятисегментным многотипным фильтром. На каждом входе доступны всепроходные фильтры 1-го и 2-го порядка, а также фильтры высоких и низких частот. Шумоподавитель (Noise Gate) с регулируемым порогом срабатывания позволяет эффективно подавлять фоновый шум в паузах. Входное сопротивление составляет 10 кОм, максимальный входной уровень — +20 dBu. Частотная характеристика линейна от 15 Гц до 20 кГц с неравномерностью менее -0,25 дБ.

Выходные каналы

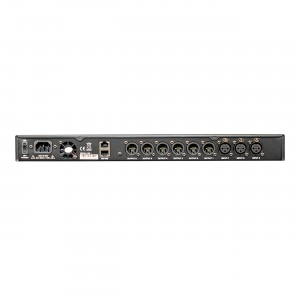

Шесть балансных выходов предоставляют полный набор инструментов для согласования с усилителями мощности и акустическими системами. На каждый выходной канал назначаются: контроллер частотного деления (кроссовер) с фильтрами Баттерворта, Бесселя, Линквица-Райли с крутизной 12, 18, 24, 36, 48 дБ/октава; шестиполосный параметрический эквалайзер с выбираемыми полочными характеристиками Lo-shelf и Hi-shelf; контроллер лимитера с регулируемым порогом, временем атаки и восстановления; регулировка выходного усиления; инверсия фазы; задержка до 1000 мс с выбором единиц измерения (миллисекунды, метры, футы). Выходное сопротивление — 47 Ом, максимальный выходной уровень — +20 dBu. Предусмотрена функция копирования настроек между каналами и их групповая связь.

Система управления и память

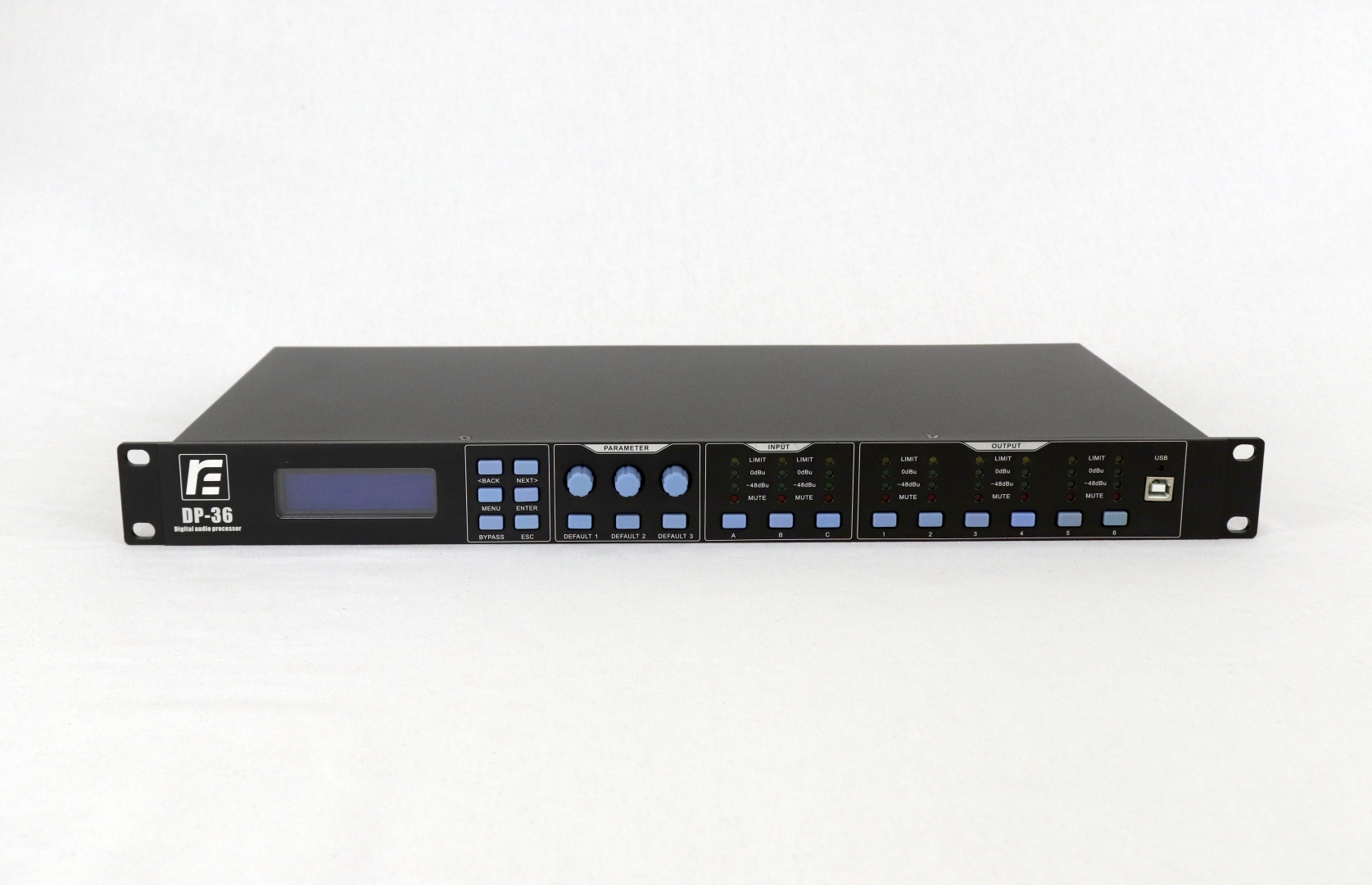

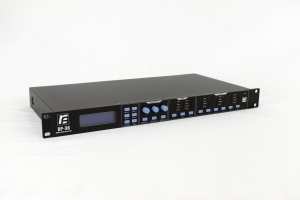

На передней панели расположен 2×24 ЖК-дисплей с синей подсветкой и 8-сегментные светодиодные индикаторы уровня для каждого входа и выхода. Управление осуществляется с помощью функциональных клавиш и поворотного энкодера. Доступ к настройкам защищается 6-битным паролем, устанавливаемым кнопкой SYSTEM. Возможна посегментная блокировка отдельных функций для предотвращения несанкционированного вмешательства. Устройство хранит до 30 пользовательских пресетов в энергонезависимой памяти. Для удаленного управления предусмотрены интерфейсы USB и RS-485. Через RS-485 возможно объединение до 250 процессоров в единую сеть с максимальной протяженностью линии до 1500 метров. Фирменное программное обеспечение для ПК позволяет конфигурировать все параметры в реальном времени, сохранять и загружать пресеты, а также обновлять прошивку. Интерфейс RS-485 поддерживает интеграцию с централизованными системами управления (AMX, Crestron и аналогами).

Примеры применения

• Управление трехполосной стереофонической акустической системой с сабвуфером. Три входа принимают левый, правый каналы и сигнал сабвуфера; шесть выходов распределяют полосы на соответствующие усилители.
• Настройка линейного массива. Процессор выполняет частотное деление, эквализацию, временное выравнивание излучателей и защиту динамиков лимитером.
• Инсталляция в конференц-зале. Входы коммутируют микрофоны и источники фоновой музыки; выходы подают сигнал на потолочные и настенные громкоговорители с индивидуальной коррекцией АЧХ под акустику помещения.
• Портативный концертный рэк. В составе турового комплекта процессор обеспечивает быструю смену пресетов под разные площадки и конфигурации акустики.

Конструкция и питание

Корпус высотой 1U (45 мм) выполнен из стали и предназначен для установки в стандартную 19-дюймовую стойку. Габаритные размеры (В×Ш×Г): 45×483×240 мм. Масса нетто — 3,26 кг. Импульсный блок питания с универсальным входом 90–240 В переменного тока, 50/60 Гц, потребляет менее 20 Вт. Благодаря компактности и низкому энергопотреблению DP-36 удобен как в стационарных инсталляциях, так и в мобильных рэковых комплектах.
